直線導軌的作用是支撐和引導運動部件按照給定的方向進行直線運動。為了在正確的情況下使用合適的直線導軌，設計工程師有必要了解不同導軌的優點和性能，從而做出合理的選擇。
一、直線導軌的種類

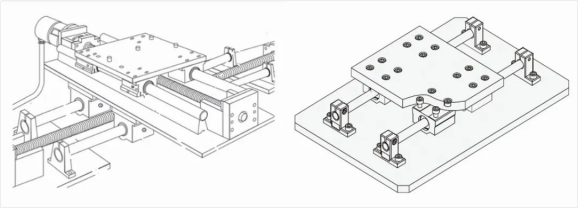

1.圓形導軌
用于直線軸承和直線軸。外形為圓柱形，可裝在圓孔內。同時，直線軸承可與滑塊配合使用，實現平面安裝。圓形導軌的安裝和使用更方便，節省空間。如圖：

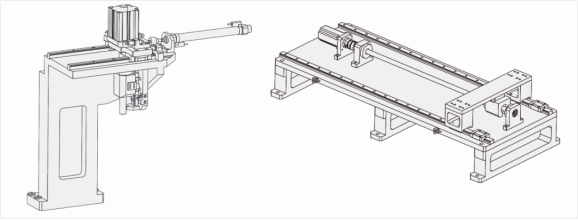

2.方形導軌
方形滑塊和方形導軌一起使用，外觀呈方形?？紤]到摩擦和承載能力，方形導軌是導軌與滑塊表面之間的接觸摩擦。摩擦力大，載荷均勻，需要經常潤滑。如圖：

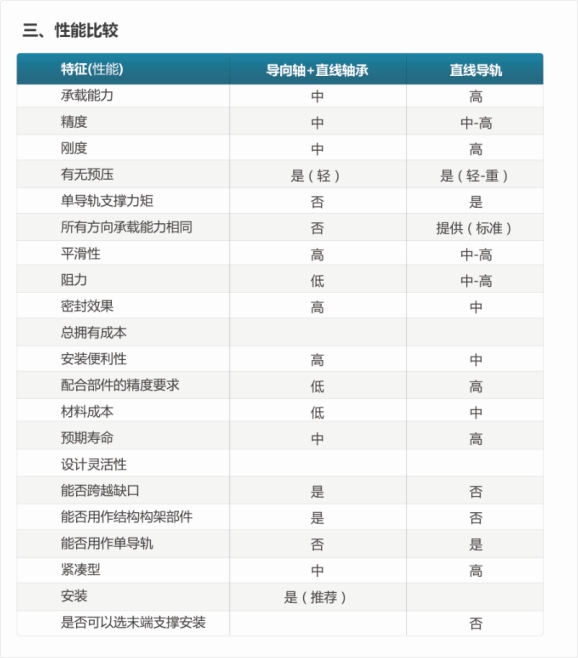

二、導軌的選擇
對于圓形導軌和方形導軌的選擇，主要從載荷、精度、剛度、光潔度等因素進行考慮。方形導軌的典型應用是機床行業，對承載能力、剛度和精度要求較高。但在滿足上述條件后，很難滿足其他要求，如安裝要求高、初始成本高、維護成本高。圓形導軌在這方面顯示了它的優勢。當它安裝在光滑度較低的表面時，仍然可以平穩運行。圓形導軌通常比方形導軌安裝和操作更快速、更平穩。綜上所述，如何根據實際需求進行選擇是最佳方案。
|
